QX2305是一款高效率、高精度的升壓型DC-DC控制芯片。內置高精度誤差放大器，固定關斷時間控制電路，PWM比較器，峰值電流限流電路，功率管驅動電路等，特別適合寬電壓輸入的升壓應用。
QX2305采用固定關斷時間的控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。
系統由于采用電流?？刂品绞?，對輸入母線電壓變化與負載瞬變具有快的瞬態響應速度。
芯片具有逐周期限流保護、輸出電壓過壓保護功能。

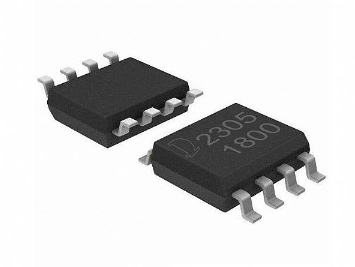

QX2305采用SOP8封裝。
Ø 寬輸入電壓范圍：2.5V~100V
Ø 高效率：可高達90%
Ø 最高工作頻率：1MHz
Ø CS限流保護電壓：250mV
Ø FB采樣電壓：1000mV
Ø 芯片供電欠壓保護：2.5V
Ø 內置電流采樣前沿消隱電路
Ø 外置頻率補償腳
Ø 關斷時間可調
